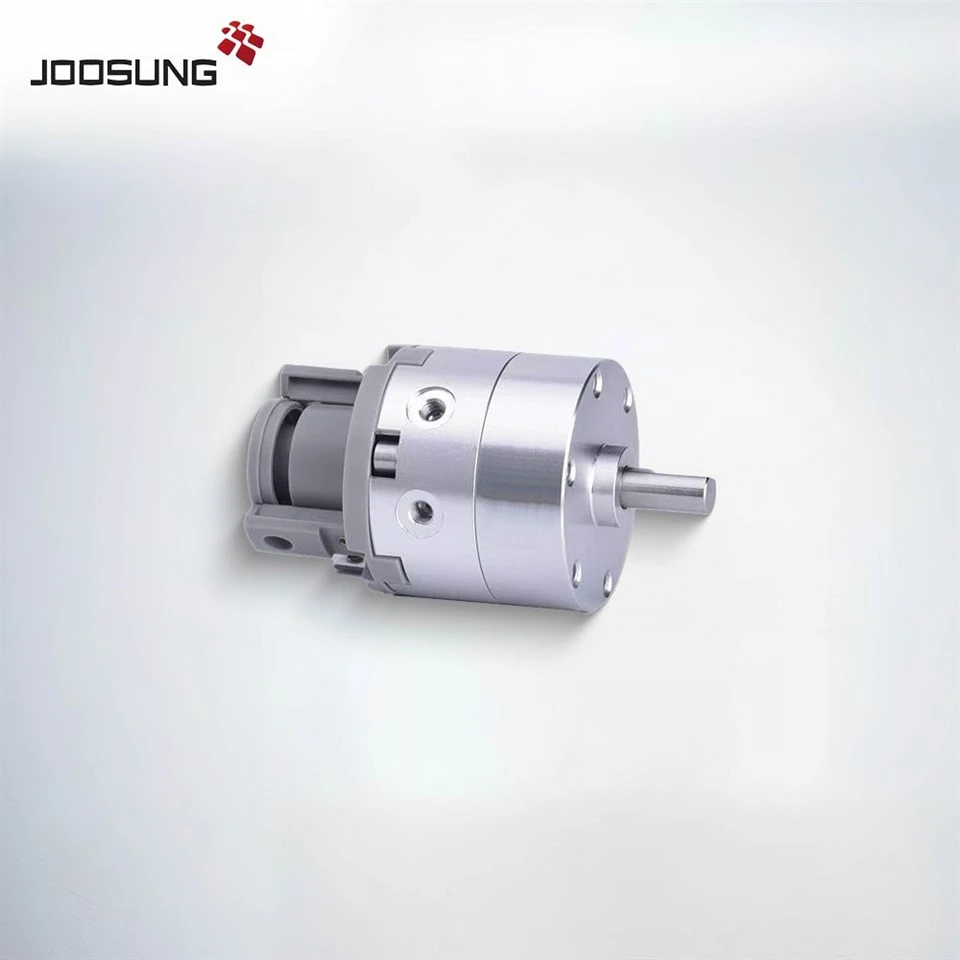

TheRotační pneumatický válec CRB2 řadyje vysoce přesný rotační ovladač navrženýkontrolovaný úhlový pohybv kompaktních automatizačních systémech. Představovat aKompaktní a lehké tělo, tento ovladač dodáváhladká obousměrná rotaces vysokou opakovatelností, což je ideální proRobotické zbraně, mechanismy indexování, umístění sestavy a zarovnání senzoru.
K dispozici v oboujediná lopatka(až 190 stupňů) aDouble Vane(až 100 stupňů) Verze podporuje řada CRB2Nastavitelné úhly rotace, Externí rotace se zastaví, aKonstrukce dvojitého stojanupro zvýšený točivý moment a přesnost. Zaměnitelný s předními globálními značkami, je postaven prodlouhá životnost a snadná integrace.
|
Jak objednat Pneumatický válec série CRB2 |
|
|||||||||
|
CRB2 |
B |
S |
20 |
180 |
S |
|||||
|
CDRB2 |
Montáž |
Typ hřídele |
Tvar hřídele |
Velikost otvoru |
Otočný úhel |
Typ lopatky |
||||
|
B: základní |
Dlouhá šachta |
Krátká šachta |
||||||||
|
S |
Singl |
Jediný byt |
- |
10 |
Singl |
90 |
90 stupňů |
S: Single |
||
|
W |
Dvojnásobek |
Jediný byt |
Jediný byt |
15 |
180 |
180 stupňů |
||||
|
J |
Dvojnásobek |
Kulatá šachta |
Jediný byt |
20 |
270 |
270 stupňů |
D: Dvojitá lopatka |
|||
|
F: příruba |
K |
Dvojnásobek |
Kulatá šachta |
Kulatá šachta |
30 |
Dvojnásobek |
90 |
90 stupňů |
||
|
T |
Singl |
Kulatá šachta |
- |
40 |
100 |
100 stupňů |
||||
|
Y |
Dvojnásobek |
Jediný byt |
Dlouhá šachta s |
|||||||
Hledám aKompaktní rotační pohonsvysoká přesnost a nastavitelné úhly?
ThePneumatický rotační válec CRB2 sérieje vaším ideálním řešením pro přesný rotační pohybtěsné prostory.
K dispozici jsou úhly a úhly zdvihu
Podpora CAD a technická pomoc
Kontaktujte nás nyní pro citace, dodací lhůty a podrobné datové listy!
|
Specifikace jednorázové lopatky |
||||||
|
Velikost |
10 |
15 |
20 |
30 |
40 |
|
|
Otočný úhel |
90 stupňů, 180 stupňů, 270 stupňů |
|||||
|
Tekutina |
Vzduch (ne-lube) |
|||||
|
Důkazní tlak [MPA] |
1.05 |
1.5 |
||||
|
Okolní teplota a tekutina |
5 až 60 stupňů |
|||||
|
Max.operační tlak [MPA] |
0.7 |
1.0 |
||||
|
Min.Operační tlak [MPA] |
0.2 |
0.15 |
||||
|
Rozsah nastavení doby rotace S/90 stupňů Poznámka 1) |
0,03 až 0,3 |
0,04 až 0,3 |
0,07 až 0,5 |
|||
|
Přípustná kinetická energie [J] Poznámka 2) |
0.00015 |
0.001 |
0.003 |
0.02 |
0.04 |
|
|
0.00025 |
0.0004 |
0.015 |
0.03 |
|||
|
Zatížení hřídele |
Přípustné radiální zatížení |
15 |
15 |
25 |
30 |
60 |
|
Přípustné tahové zatížení |
10 |
10 |
20 |
25 |
40 |
|
|
Umístění přístavu |
Boční portované nebo axiální porty |
|||||
|
Velikost portu (boční portovaná, axiální portovaná) |
M3×0.5 |
M5x0.8 |
||||
|
Úhel nastavitelný rozsah Poznámka 3) |
0 až 230 stupňů |
0 až 240 stupňů |
0 až 230 stupňů |
|||
|
Specifikace dvojité lopatky |
||||||
|
Velikost |
10 |
15 |
20 |
30 |
40 |
|
|
Otočný úhel |
90 stupňů, 100 stupňů |
|||||
|
Tekutina |
Vzduch (ne-lube) |
|||||
|
Důkazní tlak [MPA] |
1.05 |
1.5 |
||||
|
Okolní teplota a tekutina |
5 až 60 stupňů |
|||||
|
Max.operační tlak [MPA] |
0.7 |
1.0 |
||||
|
Min.Operační tlak [MPA] |
0.2 |
0.15 |
||||
|
Rozsah nastavení doby rotace uzlu S90¹) |
0,03 až 0,3 |
0,04 až 0,3 |
0,07 až 0,5 |
|||
|
Přípustná kinetická energie [J] |
0.0003 |
0.0012 |
0.0033 |
0.02 |
0.04 |
|
|
Zatížení hřídele |
Přípustné radiální zatížení |
15 |
15 |
25 |
30 |
60 |
|
Přípustné tahové zatížení |
10 |
10 |
20 |
25 |
40 |
|
|
Umístění přístavu |
Boční portované nebo axiální porty |
|||||
|
Velikost portu (boční portovaná, axiální portovaná) |
M3×0.5 |
M5x0.8 |
||||
|
Úhel nastavitelný rozsah Poznámka 2) |
0 až 90 stupňů |
|||||
